一、坐标系

1.1 触摸坐标系

Android 的 2D 坐标系如图所示：水平向右为 X 轴正方向，竖直向下为 Y 轴正方向，原点为屏幕左上角 来源。因此竖屏和横屏看视频时，都会自适应转换调整坐标系。

1.2 相机坐标系

坐标原点位于手机横放时的左上角：


拍摄的照片是将图像 Sensor 采集到的数据直接存储到 SDCard 上的，同时上传一个方向状态量，显示时基于这个方向状态量来显示 来源。

于是 MTK 文件命名时，先显示 x（width, column），后显示 y（height, row）。这个坐标系和 OpenCV 是一致的。

注意：前置显示以 y 为对称轴进行了翻转。

1.3 传感器坐标系


传感器坐标系遵循右手法则。当设备处于默认屏幕方向时，X 轴为水平向右延伸，Y 轴为垂直向上延伸，Z 轴为垂直于屏幕向外延伸。在此坐标系中，屏幕后面的坐标将具有负 Z 值。

  • 比力（specific force）：相对于惯性坐标系，作用于单位质量物体上的除引力之外的力。
  • 陀螺（gyro）：输出角速度，弧度/秒。
  • 加计（accelerometer）：输出比力，米/秒²。

例子

1.4 图像处理的四个坐标系

图像处理与标定会涉及四个坐标系：世界坐标系、相机坐标系、图像坐标系、像素坐标系。四者之间的转换是相机标定的核心（世界→相机经外参旋转平移，相机→图像经透视投影，图像→像素经缩放平移）。

1.5 其他坐标系

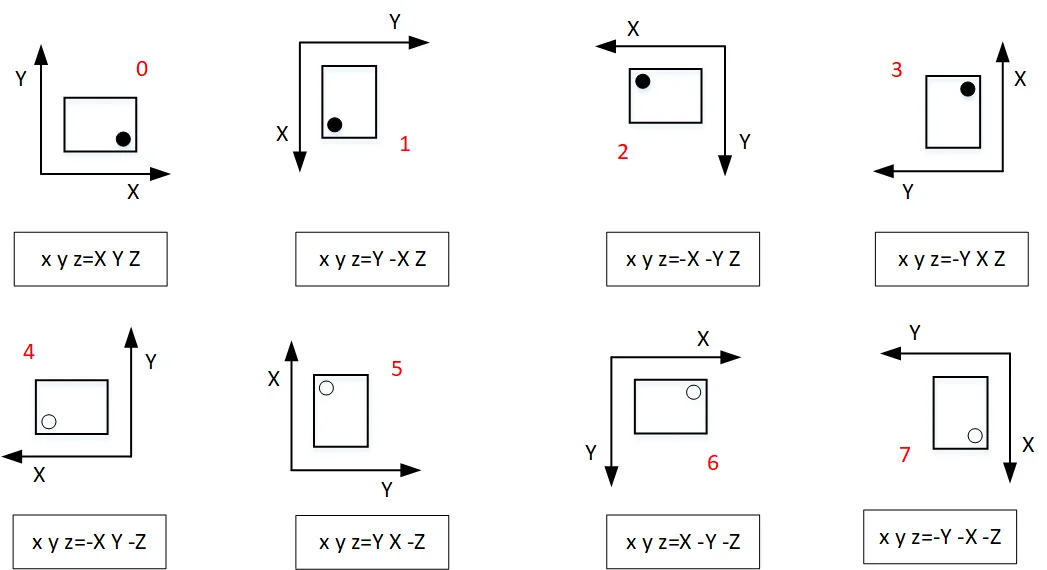

芯片坐标系、传感器坐标系、显示屏坐标系、触摸屏坐标系之间也存在转换关系（如芯片坐标系转传感器坐标系、显示屏坐标系转触摸屏坐标系）。

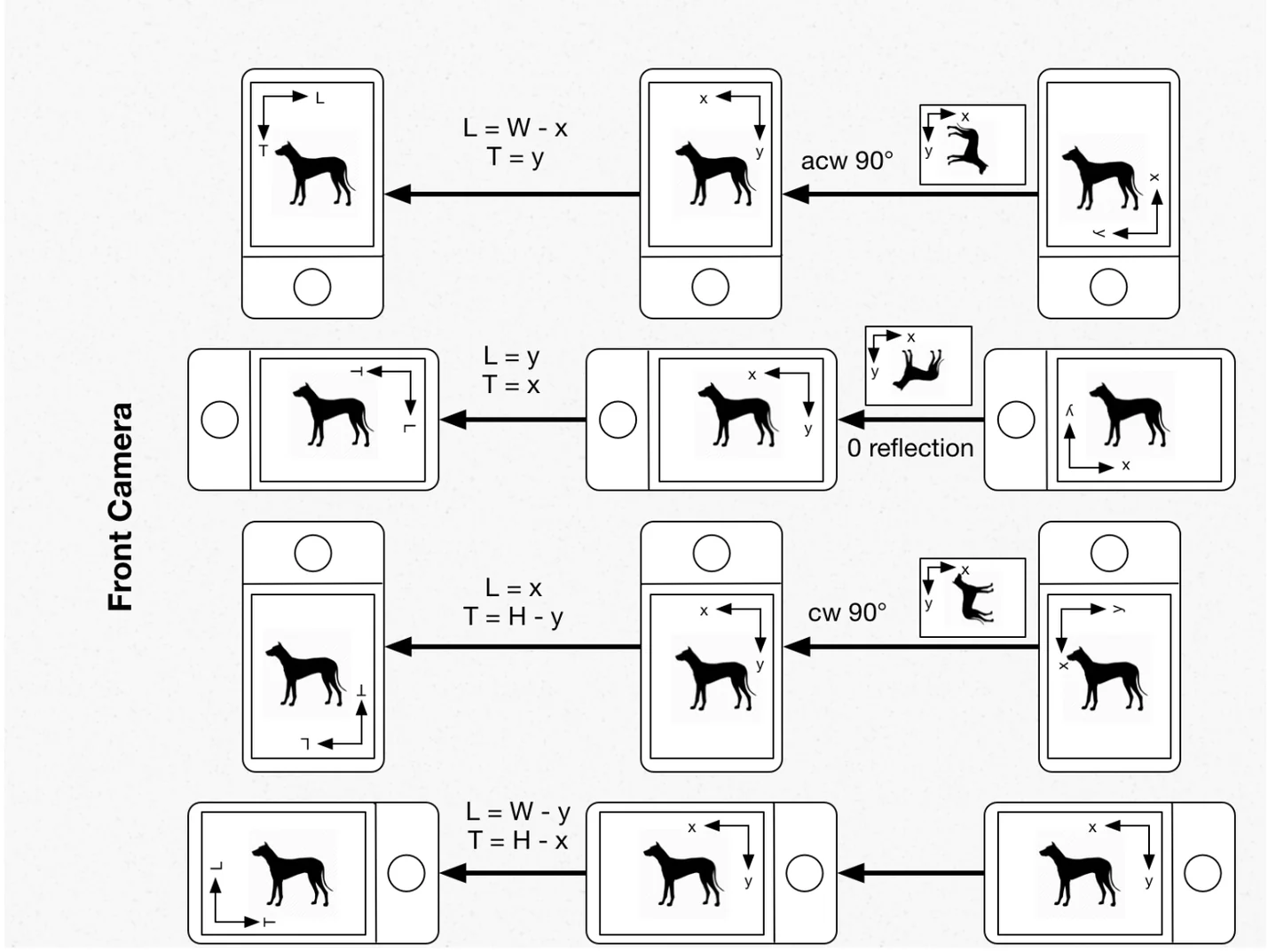

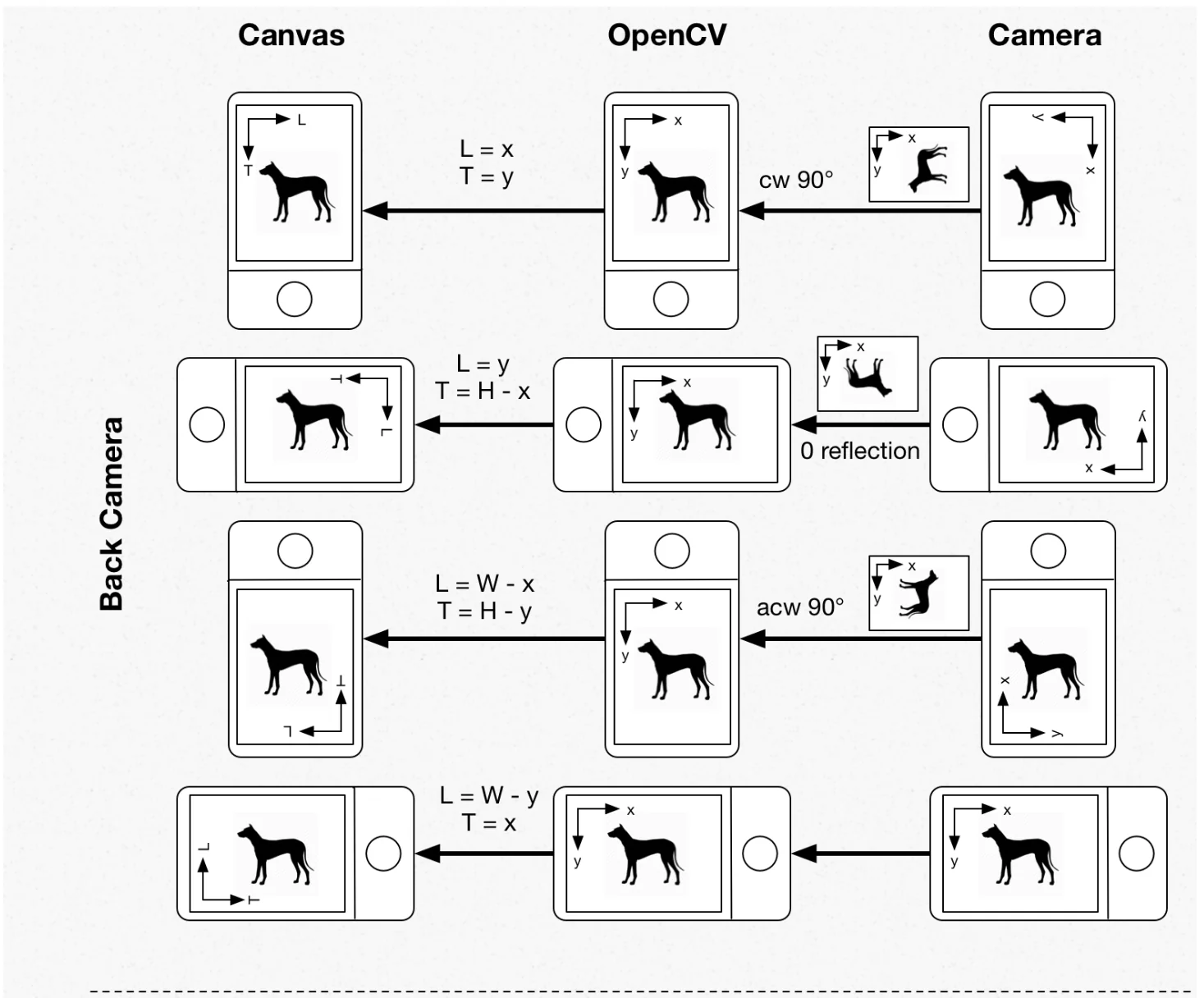

Android Coordinates: Camera, OpenCV in JNI, Canvas



二、裁切与 CropRegion

2.1 分辨率 Size

  • 标清（< 720p）：480×320、640×480（VGA）。
  • 高清：720p、1080i 与 1080p 三种标准形式。
    • 720p：1024×720p
    • 1080i：1920×1080p（隔行扫描），也属于高清
    • 1080P：1920×1080p，又称全高清（Full High Definition）
    • 3MP：2000×1500p
  • 超高清（≥ 4K）：4K（3840×2160）、8K（7680×4320）。

VGA 接口最大支持 2048×1536 分辨率、60Hz 刷新率。

2.2 Camera2 crop / zoom 坐标

默认情况下，矩形左上角对应坐标原点：Rect(int left, int top, int right, int bottom)。

Camera2 中与坐标/裁切相关的关键 key（参考 Android CameraCharacteristics）：

  • SENSOR_INFO_PHYSICAL_SIZE：全像素矩阵的尺寸（宽和高），存储类型 SizeF，单位毫米。
  • SENSOR_INFO_PIXEL_ARRAY_SIZE：全像素阵列的尺寸，可能包括黑色校准像素（black calibration pixels），存储类型 Size，单位像素。
  • SENSOR_INFO_PRE_CORRECTION_ACTIVE_ARRAY_SIZE：包含在已处理图像格式中的激活像素（active pixels，可接收光照的区域）的矩形区域，坐标基于前者。
  • SENSOR_INFO_ACTIVE_ARRAY_SIZE：如果没有几何畸变校正，该值与前者一致。

裁切/缩放控制（参考 Android CaptureRequest）：

  • CONTROL_ZOOM_RATIO：仅支持中心裁切，但支持光学变焦。
  • SCALER_CROP_REGION：支持自由裁切（freedom crop），裁剪倍率 ≥ 1。输出流使用此矩形生成其输出——如果需要，裁剪到较小的区域以保持流的纵横比，然后缩放传感器输入以匹配输出的配置分辨率。

2.3 裁切规则

  • MTK 平台的 SCALER_CROP_REGION 和 CONTROL_ZOOM_RATIO 应该互斥，否则将出现两次裁切。
  • SCALER_CROP_REGION 基于 active size，active size 一般会比预览的画幅大。
  • crop region 应用于 raw 转其他颜色空间（比如 YUV）时，因此对 raw buffer 不生效。
  • crop region 宽高比 < stream 宽高比时，stream 需要垂直裁切；否则进行水平裁切。

2.4 ROI 应用与 ConvertZoomRatio

APP 目前应该是不支持自由选取 CropRegion。MTK HAL 将 zoom 的修改统一变为具体的坐标。以 zoom=0.617 为例：in: (0 0, 4096, 3072) -> (-953 -953, 6638, 4979)。

下式将 CropRegion（MTK_SCALER_CROP_APP_REGION 即 ANDROID_SCALER_CROP_REGION）+ zoom（MTK_CONTROL_ZOOM_RATIO）统一变为 CropRegion（MTK_SCALER_CROP_REGION）：

/// ConvertZoomRatio
left   = std::round(left   / zoom_ratio + 0.5f * active_array_dimension.width  * (1.0f - 1.0f / zoom_ratio));
top    = std::round(top    / zoom_ratio + 0.5f * active_array_dimension.height * (1.0f - 1.0f / zoom_ratio));
width  = std::round(width  / zoom_ratio);
height = std::round(height / zoom_ratio);

含义：这是一个以 active array 中心为基准的中心裁切变换。先把矩形尺寸按 \(1/zoom\_ratio\) 缩放（width/zoom_ratio），再把左上角平移到以画面中心为基准的位置——平移量 \(0.5 \cdot W \cdot (1 - 1/zoom\_ratio)\) 正是"为了保持居中"所需的偏移：

  • 当 \(zoom\_ratio > 1\)（放大）时，\(1/zoom\_ratio < 1\)，矩形缩小，偏移项为正，矩形向中心收拢；
  • 当 \(zoom\_ratio < 1\)（数字广角）时，矩形放大并超出 active array，左上角坐标变负（如示例中的 -953）。
